Edge Bonding und Corner Bonding
Edge Bondings (oder Corner Bondings) sind Klebstoffe, die zur Stabilität und zum Halt von sensiblen und/oder höheren Bauteilen, Kondensatoren oder Batteriezellen auf Leiterplatten beitragen sollen. Zusätzlich gewährleisten diese Edge oder Corner Bondings den Abbau von Spannungen in empfindlichen Verbindungen, auch bei hohen Schock-und Vibrationsbelastungen und vielen Ermüdungszyklen. Sie bieten eine hohe Haftfestigkeit sowie eine sehr gute Temperatur- und Chemikalienbeständigkeit.
Die meisten Edge Bonder von Panacol sind standfestes UV-härtende Klebstoffe, die je nach Klebstoff, auch in Schattenzonen thermisch nachhärten. Durch niedrige Aushärtetemperaturen sind sie auch für temperatursensible Bauteile geeignet. Nach der Aushärtung weisen sie ein geringes Schrumpfverhalten auf.
Auf Anfrage sind diese Klebstoffe auch in roter Einfärbung oder fluoreszierend erhältlich, um eine optimale Qualitäts- und Auftragskontrolle zu gewährleisten: Durch die rote Einfärbung oder Fluoreszenz ist die Qualität der Verklebung auf jedem einzelnen Bauteil auch bei einer Massenproduktion gut sichtbar und kontrollierbar. Insbesonders die rote Farbe hebt sich optisch von den zumeist grünen PCBs ab.

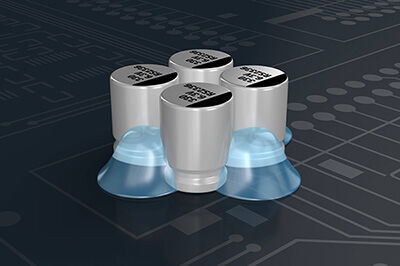

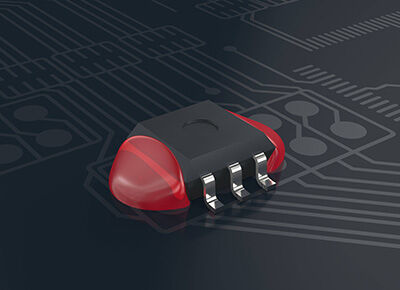

Klebstoffe stabilisieren SMDs (oben) und Batteriezellen (Bild unten) auf Leiterplatten
In der folgenden Tabelle finden Sie eine Auswahl von Panacol-Klebstoffen, die für das Stabilisieren von Bauteilen auf PCBs geeignet sind. Weitere Produkte oder kundenspezifische Lösungen sind auf Anfrage erhältlich.
Technische Datenblätter können durch Klicken auf den Klebstoffnamen heruntergeladen werden.
| Klebstoff | Viskosität [mPas] | Basis | Aushärtung* | Besondere Eigenschaften |
|---|---|---|---|---|
| Structalit® 5705 | 7.000-12.000 | Epoxidharz | thermisch |
Schwarze Farbe, gelb fluoreszierend, wiederlösbar über 150°C, jetbar, halogenfrei, sehr gut geeignet als Edge Bonder |
| Vitralit® 1671 | 9.000-14.000 (Rheometer, 10s^-1) | Epoxidharz |
UV thermische Nachhärtung |
Standfestes Frame-Material, nass-in-nass verarbeitbar mit Füllmaterial Hohe Ionenreinheit Gute Wärmeleitfähigkeit Geringe Wasseraufnahme UL94 HB Test bestanden |
| Vitralit® 4731 VT | 4.000-8.000 | Acrylat |
UV VIS |
Trockene Oberfläche Flexibel und reißfest Gute Haftung auf vielen Kunststoffen Geeignet für die Verklebung von Faseroptik-Chips |
| Vitralit® 6104 VT | 80.000-90.000 (LVT, 25°C, Sp. 4/6 rpm); 8.000-17.000 (Rheometer, 25°C, 10s^-1) | Acrylat |
UV thermische Nachhärtung |
Gute Haftung auf Metallen und gesinterten metallischen Werkstoffen Ideal zur Befestigung großer Bauteile auf Leiterplatten (corner bonding) nachträgliche Aushärtung von Schattenbereichen möglich |
*UV = 320 - 390 nm, VIS = 405 nm
